双包层掺铥保偏光纤 CJTDF-25/400-PM

典型工作波长:1940nm

纤芯数值孔径:0.1±0.01

纤芯直径:25.0±1.0

包层泵浦吸收(dB/m@793nm):4.5±0.5

包层损耗(dB/km@860nm):≤15.0

产品详情

长进光子公司的双包层 CJTDF-25/400 掺铥光纤产品是一款专门针对2微米需求而研制的新品,它具有高偏振消光比、高掺杂量、高效率等特点,符合2微米高功率需求。以下是具体介绍:

设计特点

更均匀的掺杂:铥光纤的效率很大程度上取决于掺杂均匀性,高掺杂均匀性有助于实现高效率转换。

更高的掺杂:较高的吸收利于在较短长度下实现高增益,有助于预防重吸收效应,实现高效率转换。

更高的双折射系数:通过设计硼棒位置和提高硼棒浓度,实现了掺铥光纤的高偏振消光比。

设计特点

严苛几何精度与低的传输损耗:采用高精度加工工艺,确保纤芯几何尺寸严格符合设计要求,同时通过优化的材料纯度和波导结构,实现极低的传输损耗,满足高功率激光传输的稳定性需求。

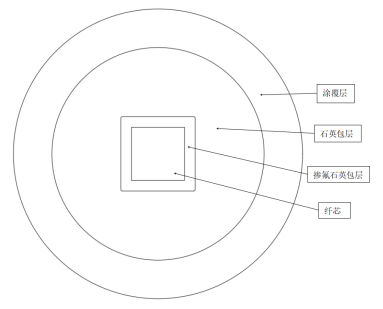

标准对称方形形状纤芯严格保持方形对称性,确保光束输出的均匀性和稳定性。

可调控的方形芯边角半径支持边角半径定制(如R0.1–R1.0mm),优化光斑边缘能量分布,适应不同激光整形需求。

芯区功率均匀分布通过精密折射率调控和模式管理技术,实现纤芯内光强均匀分布(均匀性>90%),适用于激光加工、医疗美容等对光斑一致性要求严格的应用。

材料优化

优化材料组份:通过对光纤材料组份的精心优化,提高光纤抗光子暗化效应,延长光纤使用寿命。

优化涂层材料:涂层材料的选择和优化对于保护光纤、提高其可靠性具有重要作用。采用优性能的涂层材料,有效防止光纤受到外界环境的影响,确保光纤在恶劣的工业环境中稳定工作。

性能优势

更高的转换效率:基于上述的设计特点和材料优化,该光纤能够实现更高的转换效率。

高功率下更长的工作寿命:在高功率工作条件下,光纤较长的工作寿命,降低了维护成本和更换频率,提高了生产的连续性和经济性。


型号

参数

CJTDF-25/400-PM

光学规格

工作波长

nm

        1600-2100

纤芯NA

-

0.1±0.01

内包层NA

-

0.46

包层吸收@793nm

dB/m

4.5±0.5

包层衰减@860nm

dB/km

15.0

双折射系数

10-4

3.0±0.5

几何尺寸

机械规格

纤芯直径

μm

25.0±1.0

包层直径

(边-边)

μm

400.0±5.0

包层形状

-

圆形

涂层直径

μm

550.0±10.0

涂层材料

-

低折射率涂层

基质材料

-

石英

筛选强度

kpsi

100
